MMS – DATENLOGGING DER NÄCHSTEN GENERATION

Vielen bekannt und lange bewährt – so kannte man das „Process Monitoring System“ (PMS) von Wallace & Tiernan / Evoqua. Die Stärke des Gerätes war, dass es sehr weit „abwärtskompatibel“ Altgeräte, die in der Bäderbranche eben lang ihren Dienst tun, anbindbar war. Die Schwäche, dass es eben nur Wallace & Tiernan Geräte abgreifen konnte.

Leider hat Wallace & Tiernan / Evoqua / Xylem im Jahre 2024 das PMS abgekündigt.

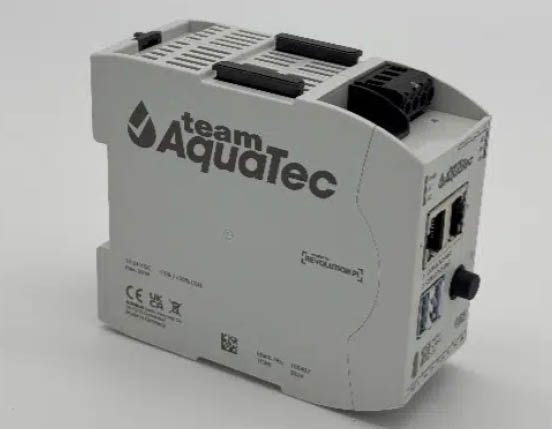

Viele unserer Kunden haben das PMS installiert und nutzen es zur Visualisierung ihrer Beckendaten und auch zum Datenlogging. Daher haben wir uns entschieden die nun vorhandene Lücke zu schließen, haben ein eigenes Gerät entwickelt und den Prototyp auf der Interbad 2024 in Stuttgart vorgestellt. Weil wir bei der Konnektivität nicht auf den Hersteller Wallace & Tiernan / Evoqua / Xylem beschränkt sind, haben wir dem Produkt den Namen MMS (Multi-Monitoring-System) gegeben.

Mit dem Multi Monitoring System hat das Bedienpersonal auf einem einzigen Bildschirm einen Überblick über alle verbundenen Geräte und Anlagen sowie über die damit verbundenen Wasserparameter. Alle Systeme können wie beim PMS über Web- oder WLANfähige Geräte wie PCs, Laptops, Tablets oder Smartphones visualisiert werden.

Achtung:
Neben der W&T Produktfamilie sind bereits die Protokolle von mehreren namhaften Herstellern wie Prominent, JUMO oder WItty auf dem MMS integriert.

Mit dem Multi Monitoring System können auch Archivdaten der relevanten Messungen verwaltet werden, diese werden auf einem internen Speicher/USB-Stick/Netzwerkspeicher archiviert. Es stehen mehrere Ansichten zur Verfügung, die alle angeschlossenen Geräte intuitiv auf einem Blick zeigen, darunter frei konfigurierbare Gruppenansichten, Trend- und Balkendiagramme sowie eine Parameterliste, die alle gemessenen Werte und einstellbaren Parameter zeigt.

Kiosk-Modus:

Das Gerät hat eine integrierte Kiosk-Seite, die vom Anwender selbst gestaltet und geändert werden kann. Alle im Gerät vorliegenden Werte können auch für diese Seite verwendet werden:

• An der Kasse werden die Beckentemperaturen angezeigt
• Externe Elemente (z.B. Wetter) (über HTML) können eingebunden werden
• Freie Inhalte können einfach geändert werden für z.B. Ankündigungen
  (z.B. „Heute von 8 bis 10 Uhr Bahn 1+2 für Schulschwimmen reserviert“)

Die Anlagen und Geräte sind über eine RS 485-BusVerbindung, Modbus TCP, Modbus RTU, OPC UA, MQTT oder seriell angeschlossen. Der Zugriff auf das Multi Monitoring System ist passwortgeschützt.

Die Kommunikation zu einem PC oder einem anderen externen Gerät erfolgt über eine Standard-LAN- oder eine WLAN-Verbindung. Zur Visualisierung auf einem externen Gerät können Standard-Browser wie Microsoft Edge, Mozilla Firefox oder Google Chrome verwendet werden. Eine spezielle Software ist nicht erforderlich.

Die Messwerte der Geräte, die mit dem Multi Monitoring System verbunden sind, können im CSV-Format exportiert werden. Es können unterschiedliche Berichte als Excel oder pdf definiert und per Email verschickt werden. Die Archivdateien werden automatisch aktualisiert und können über die Weboberfläche heruntergeladen beziehungsweise direkt von der Speicherkarte kopiert werden.

Das innovative und leicht zu konfigurierbare Multi-Monitoring-System (MMS) ist eine offene Visualisierung mit folgenden Eigenschaften:

• Multi- und Universal gerätefähig – herstellerunabhängig
• sehr gut geeignet als Ersatzprodukt für das abgekündigte PMS von Evoqua
• Datenlogger für externe Sensoren z.B. Füllstände, Chlorgaswaage usw.
• Viele Auswertmöglichkeiten – Gruppen und Einzelauswertung
• Erstellung von Excel und PDF-Berichten
• Alarmierung bei Sollwertabweichung per E-Mail
• Sollwertvorgabe der einzelnen Regelparameter
• Datenarchiv bis zu 6 Monaten
• Export von Archivdateien in eine Cloud oder hauseigener Datenspeicher
• 2 LAN- Schnittstellen 1x WAN 1x LAN
• 1 WiFi Antenne
• 1 RS 485 Schnittstelle
• Bis zu 32 LAN oder RS 485 Teilnehmern (Geräten) möglich
• Mehrplatzfähig bis zu 5 Teilnehmern
• Standortvernetzung bis zu 10 Standorte
• IIoT, Cloud fähig
• Verschiedene Protokolle wie Modbus TCP, Modbus RTU, OPC UA, MQTT, Depolox seriell usw.
• Kioskmodus ermöglicht die Anzeige von verschieden Beckentemperaturen auf einem separaten Bildschirm z.B. an der Kasse des Bades
• Im Kioskmodus können Infoanzeigen durch den Betreiber selbst geändert werden können
